Cable ACSR/GA
Cable ACSR/GA

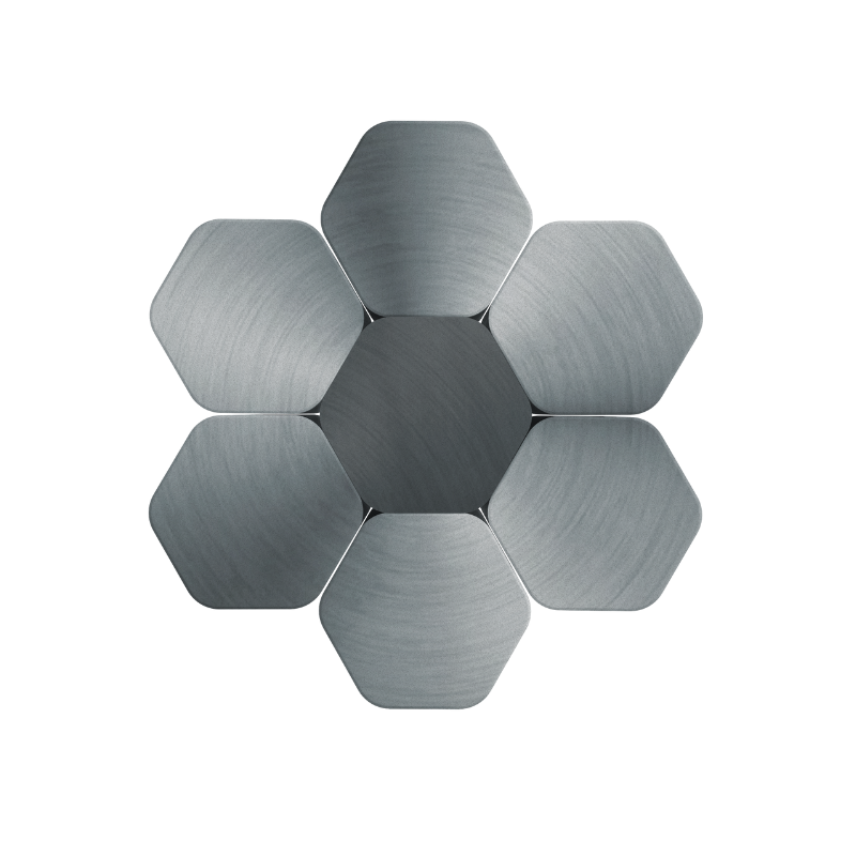

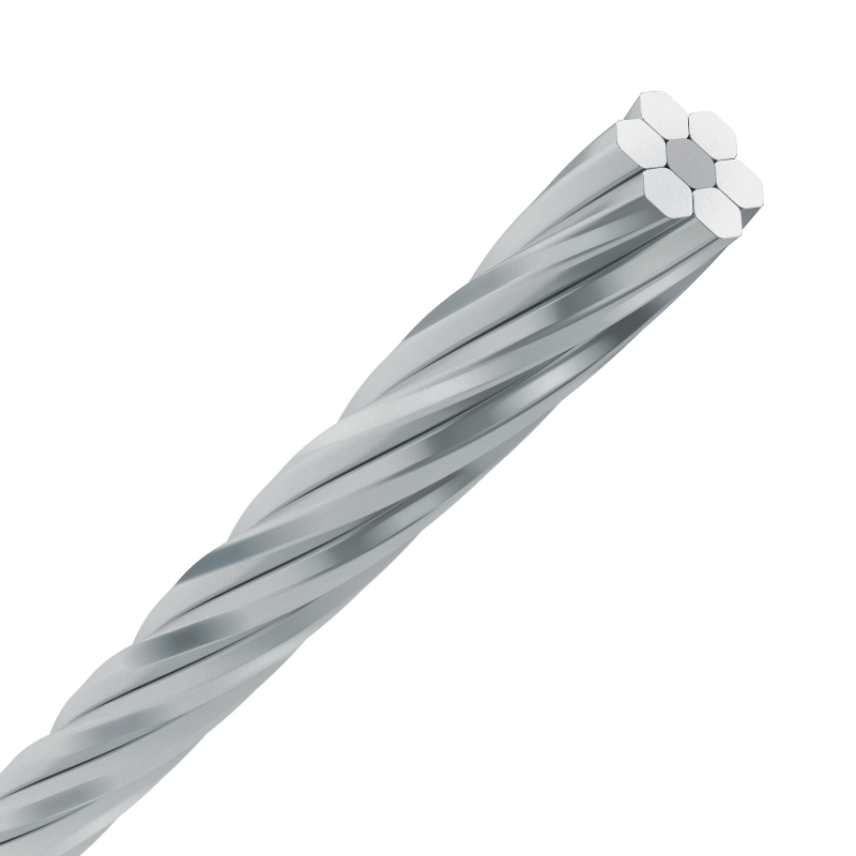

Conductor concentrico compuesto por alambres de aluminio (1350-H19)
dispuestos helicoidalmete sobre un núcleo de acero galvanizado.
4 AWG (Swan)
Nexans ref. 10011296
- Tipo de sección: Swan
- Number of aluminium wires: 6
- Number of steel wire: 1
- Diameter of aluminium wires: 2,118 mm
- Diameter of steel wires: 2,118 mm
- Aluminium cross-section: 21,14 mm²
- Peso aproximado: 85,45 kg/km
- Cantidad de conductores: 7
- Diámetro nominal del conductor: 6,36 mm
- Sección nominal: 24,66 mm²
- Wire section: 3,52 mm²
- Resistencia eléctrica máxima CC a 20ºC: 1,346 Ohm/km
- Corriente NCH4 Grupo A: 139,0 A
- Carga de ruptura mínima: 845 kgf
2 AWG (Sparrow)
Nexans ref. 10011295
- Tipo de sección: Sparrow
- Number of aluminium wires: 6
- Number of steel wire: 1
- Diameter of aluminium wires: 2,672 mm
- Diameter of steel wires: 2,672 mm
- Aluminium cross-section: 33,64 mm²
- Peso aproximado: 136 kg/km
- Cantidad de conductores: 7
- Diámetro nominal del conductor: 8,01 mm
- Sección nominal: 39,25 mm²
- Wire section: 5,61 mm²
- Resistencia eléctrica máxima CC a 20ºC: 0,846 Ohm/km
- Corriente NCH4 Grupo A: 184,0 A
- Carga de ruptura mínima: 1290 kgf
1/0 AWG (Raven)
Nexans ref. 10011900
- Tipo de sección: Raven
- Number of aluminium wires: 6
- Number of steel wire: 1
- Diameter of aluminium wires: 3,371 mm
- Diameter of steel wires: 3,371 mm
- Aluminium cross-section: 53,55 mm²
- Peso aproximado: 216,5 kg/km
- Cantidad de conductores: 7
- Diámetro nominal del conductor: 10,11 mm
- Sección nominal: 62,47 mm²
- Wire section: 8,92 mm²
- Resistencia eléctrica máxima CC a 20ºC: 0,532 Ohm/km
- Corriente NCH4 Grupo A: 243,0 A
- Carga de ruptura mínima: 1985 kgf
2/0 AWG (Quail)
Nexans ref. 10023653
- Tipo de sección: Quail
- Number of aluminium wires: 6
- Number of steel wire: 1
- Diameter of aluminium wires: 3,782 mm
- Diameter of steel wires: 3,782 mm
- Aluminium cross-section: 67,4 mm²
- Peso aproximado: 272,5 kg/km
- Cantidad de conductores: 7
- Diámetro nominal del conductor: 11,35 mm
- Sección nominal: 78,63 mm²
- Wire section: 11,23 mm²
- Resistencia eléctrica máxima CC a 20ºC: 0,422 Ohm/km
- Corriente NCH4 Grupo A: 278,0 A
- Carga de ruptura mínima: 2405 kgf
3/0 AWG (Pigeon)
Nexans ref. 203265
- Tipo de sección: Pigeon
- Number of aluminium wires: 6
- Number of steel wire: 1
- Diameter of aluminium wires: 4,247 mm
- Diameter of steel wires: 4,247 mm
- Aluminium cross-section: 85 mm²
- Peso aproximado: 343,6 kg/km
- Cantidad de conductores: 7
- Diámetro nominal del conductor: 12,74 mm
- Sección nominal: - mm²
- Wire section: 14,17 mm²
- Resistencia eléctrica máxima CC a 20ºC: 0,335 Ohm/km
- Corriente NCH4 Grupo A: 319,0 A
- Carga de ruptura mínima: 3003 kgf
Descripción
Descripción
Aplicaciones
Líneas aéreas de transmisión y distribución de energia eléctrica. También utilizados como neutro portante para cables de distribución aérea tipo múltiplex.
Construcción
Conductor concéntrico compuesto por alambres de aluminio 1350-H19, dispuestos helicoidalmente sobre un núcleo de acero galvanizado.
Características Opcionales bajo pedido:
Núcleo de acero galvanizado con grasa, para mejorar la protección contra la corrosión proporcionada por la capa de zinc.
Para mayor información, contacte a nuestro representante de ventas.
Normas Aplicables.
- ASTM B230, NTC 360
- ASTM B232, NTC 309
- ASTM B498, NTC 461
- ASTM B500, NTC 1864
Certificado
RETIE N°00812
RETIE N°00411
Unidades de Empaque
Carretes por 2000m. Otras unidades de empaque disponibles bajo pedido.
CONDICIONES DE AMPACIDAD
• Capacidad de corriente a temperatura ambiente 25°C, temperatura conductor 75°C, emisión solar 1kW/m², coeficientes de absorción y emisividad 0,5, velocidad del viento 610 mm/seg, a nivel del mar y a 60 Hz.
• Para totas las construcciones o cableados ME: Modulo de elasticidad 6300 kgf/mm², CDL: coeficiente de dilatación lineal 23,0 x 10 exp(-6) /°C, RMG: Radio Medio Geométrico.
• Los datos indicados en esta tabla están sujetos a tolerancias normales de fabricación.
NOTE:
- The data reported here are nominal and are subject to tolerances according to standards and normal manufacturing practices.
- Other configurations not specified in this catalog may be available under special request and minimum manufacturing quantitie.
