Cable de Cobre Desnudo Suave
Cable de Cobre Desnudo Suave

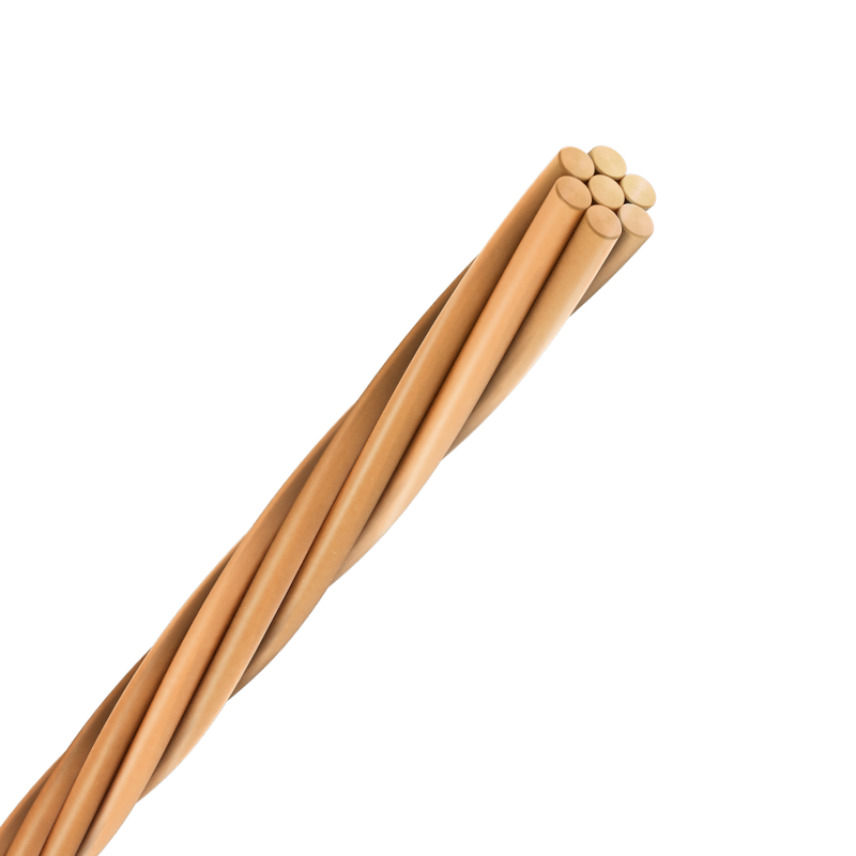

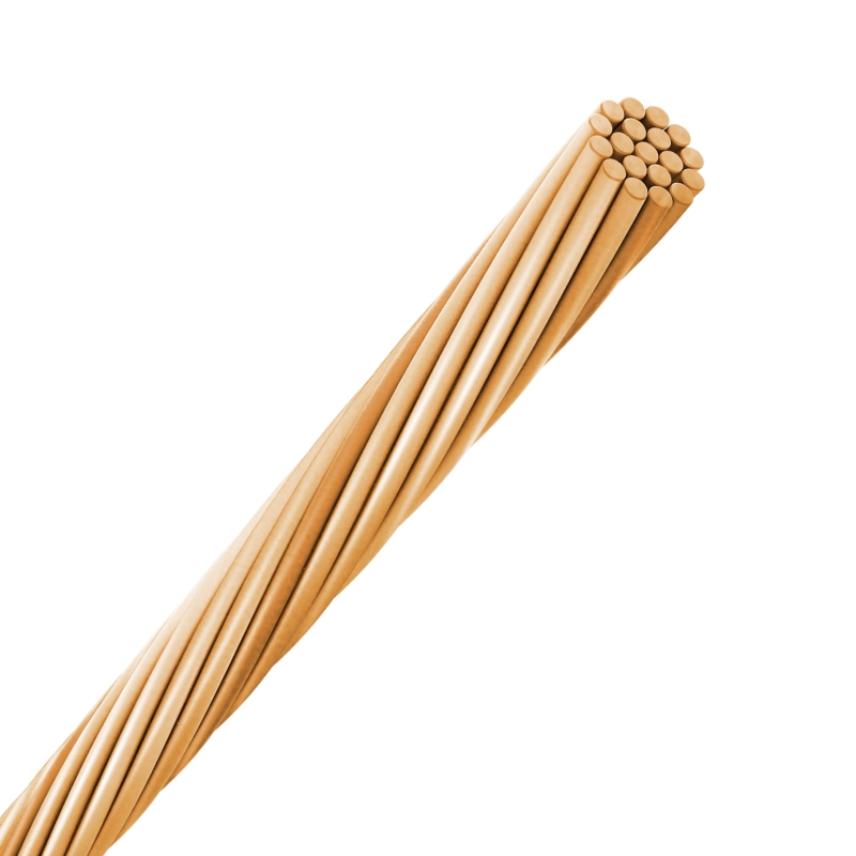

Conductor de cobre, cableado concéntrico, temple suave
Lee más12 AWG
Nexans ref. 10014248
- Empaque: Bobina desechable
- Sección nominal: 3,31 mm²
- Peso aproximado: 30 kg/km
- Diámetro exterior nominal: 2,33 mm
- Resistencia eléctrica máxima CC a 20ºC: 5,457 Ohm/km
- Corriente NCH4 Grupo A: 55,0 A
- Short Circuit Current 1 s Max : 0,72 kA
10 AWG
Nexans ref. 10046916
- Empaque: Bobina desechable
- Sección nominal: 5,26 mm²
- Peso aproximado: 45,68 kg/km
- Diámetro exterior nominal: 2,94 mm
- Resistencia eléctrica máxima CC a 20ºC: 3,417 Ohm/km
- Corriente NCH4 Grupo A: 74,0 A
- Short Circuit Current 1 s Max : 1,15 kA
8 AWG
Nexans ref. 10046918
- Empaque: Bobina desechable
- Sección nominal: 8,37 mm²
- Peso aproximado: 73,11 kg/km
- Diámetro exterior nominal: 3,7 mm
- Resistencia eléctrica máxima CC a 20ºC: 2,142 Ohm/km
- Corriente NCH4 Grupo A: 97,0 A
- Short Circuit Current 1 s Max : 1,83 kA
6 AWG
Nexans ref. 10046919
- Empaque: Bobina desechable
- Sección nominal: 13,3 mm²
- Peso aproximado: 120,39 kg/km
- Diámetro exterior nominal: 4,67 mm
- Resistencia eléctrica máxima CC a 20ºC: 1,346 Ohm/km
- Corriente NCH4 Grupo A: 130,0 A
- Short Circuit Current 1 s Max : 2,91 kA
2 AWG
Nexans ref. 10031217
- Empaque: Bobina desechable
- Sección nominal: 33,63 mm²
- Peso aproximado: 305 kg/km
- Diámetro exterior nominal: 7,42 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,532 Ohm/km
- Corriente NCH4 Grupo A: 231,0 A
- Short Circuit Current 1 s Max : 7,37 kA
3/0 AWG
Nexans ref. 10011317
- Empaque: Bobina (m)
- Sección nominal: 85,03 mm²
- Peso aproximado: 771 kg/km
- Diámetro exterior nominal: 11,94 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,2111 Ohm/km
- Corriente NCH4 Grupo A: 413,0 A
- Short Circuit Current 1 s Max : 18,62 kA
4/0 AWG
Nexans ref. 10011316
- Empaque: Bobina (m)
- Sección nominal: 107,22 mm²
- Peso aproximado: 943 kg/km
- Diámetro exterior nominal: 13,4 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,167 Ohm/km
- Corriente NCH4 Grupo A: 478,0 A
- Short Circuit Current 1 s Max : 23,49 kA
250 Kcmil
Nexans ref. 10011315
- Empaque: Bobina desechable
- Sección nominal: 126,7 mm²
- Peso aproximado: 1149 kg/km
- Diámetro exterior nominal: 14,62 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,142 Ohm/km
- Corriente NCH4 Grupo A: 532,0 A
- Short Circuit Current 1 s Max : 27,75 kA
300 Kcmil
Nexans ref. 10012018
- Empaque: Bobina desechable
- Sección nominal: 152 mm²
- Peso aproximado: 1378 kg/km
- Diámetro exterior nominal: 16,01 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,118 Ohm/km
- Corriente NCH4 Grupo A: 596,0 A
- Short Circuit Current 1 s Max : 33,3 kA
350 Kcmil
Nexans ref. 10012794
- Empaque: Bobina desechable
- Sección nominal: 177,3 mm²
- Peso aproximado: 1608 kg/km
- Diámetro exterior nominal: 17,29 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,1011 Ohm/km
- Corriente NCH4 Grupo A: 656,0 A
- Short Circuit Current 1 s Max : 38,85 kA
400 Kcmil
Nexans ref. 10012772
- Empaque: Bobina desechable
- Sección nominal: 202,7 mm²
- Peso aproximado: 1838 kg/km
- Diámetro exterior nominal: 18,49 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,088 Ohm/km
- Corriente NCH4 Grupo A: 712,0 A
- Short Circuit Current 1 s Max : 44,4 kA
500 Kcmil
Nexans ref. 10027929
- Empaque: Bobina (m)
- Sección nominal: 253,4 mm²
- Peso aproximado: 2295 kg/km
- Diámetro exterior nominal: 29,67 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,071 Ohm/km
- Corriente NCH4 Grupo A: 818,0 A
- Short Circuit Current 1 s Max : 55,49 kA
750 Kcmil
Nexans ref. 10012793
- Empaque: Bobina desechable
- Sección nominal: 380 mm²
- Peso aproximado: 3446 kg/km
- Diámetro exterior nominal: 25,35 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,047 Ohm/km
- Corriente NCH4 Grupo A: 1047,0 A
- Short Circuit Current 1 s Max : 83,24 kA
1000 Kcmil
Nexans ref. 10012795
- Empaque: Bobina desechable
- Sección nominal: 506,7 mm²
- Peso aproximado: 4595 kg/km
- Diámetro exterior nominal: 29,28 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,035 Ohm/km
- Corriente NCH4 Grupo A: 1240,0 A
- Short Circuit Current 1 s Max : 110,99 kA
Descripción
Descripción
Estándares
-
ProductoASTM B 3; ASTM B 496; ASTM B 8
-
NacionalNTC 307; NTC 359
BENEFICIOS
Producto Innovador que brinda mas seguridad y confianza a nuestros clientes.
• Control de metros en inventario.
• Instalación de producto sin retraso.
• Garantía de calidad y originalidad del cable.
• Prevención de pérdidas por hurto.
• Garantía de corte exacto del tramo.
• Identificación fácil y rápida del calibre.
APLICACIONES
Transmisión y distribución de energía eléctrica, en instalación aérea y para sistemas de puesta a tierra. Cable de Cobre Desnudo Marcado Metro a Metro - Marcación en cobre desnudo para lograr un mayor nivel precisión al cortar.
CONSTRUCCIÓN
Conductor
Conductor de cobre desnudo, cableado concéntrico clase B, temple suave.
Opcional: Cableado clase AA, A y C.
Normas Aplicables.
ASTM B1, NTC 1744, ASTM B2, NTC 1745, ASTM B3, NTC 359, ASTM B8, NTC 307, ASTM B496, IEC 60228
Certificado
RETIE No.00814
RETIE No.08189
RETIE No.00410
RETIE No.07517
RETIE No.07785
RETIE No.07925
Ampacity Conditions
- Current capacity at ambient temperature 25°C, conductor temperature 75°C, solar emission 1kW/m², absorption and emissivity coefficients 0.5, wind speed 610 mm/sec, at sea level and at 60 Hz.
- Short circuit current for one (1.0) second, at initial temperature of 75°C and final temperature of 560°C.
NOTA:
Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.

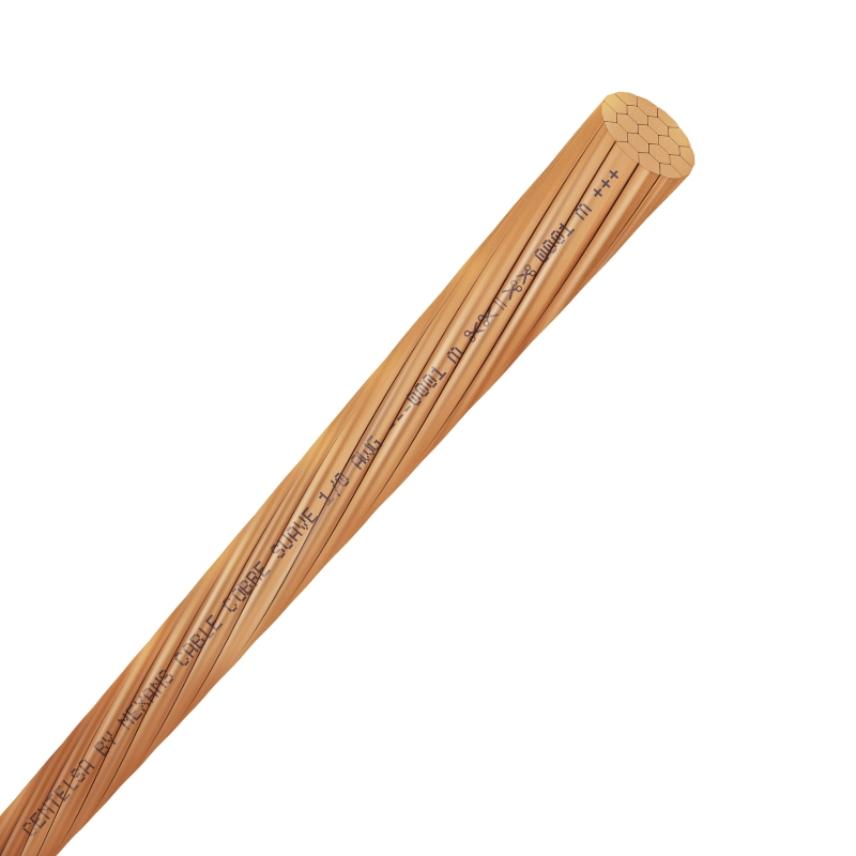

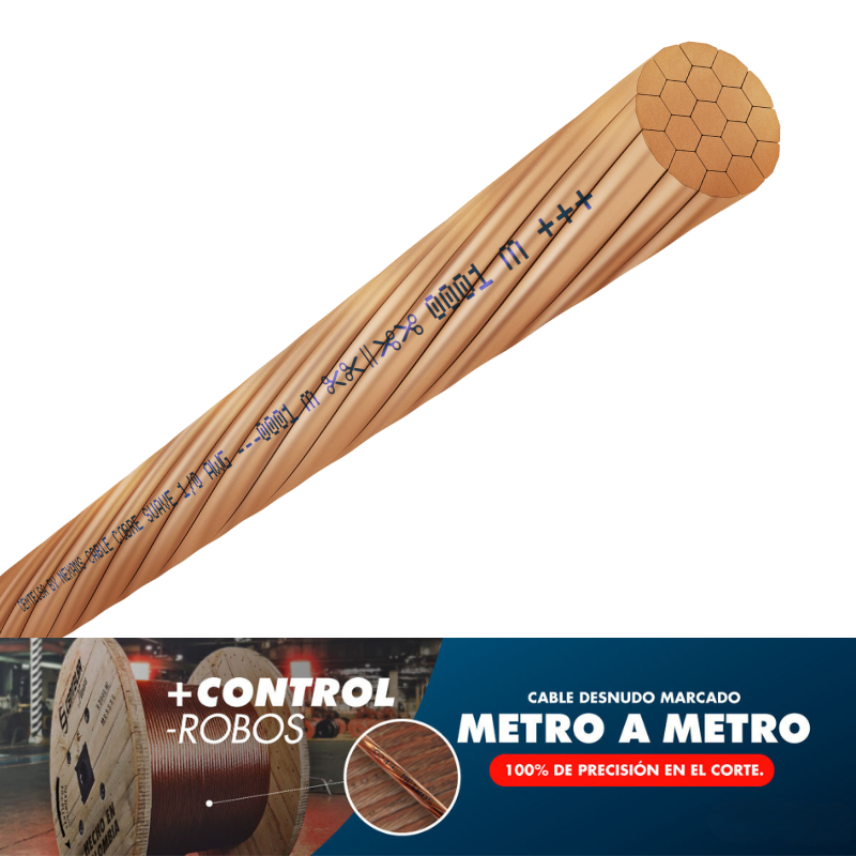

Marcación de cobre desnudo Metro a Metro para lograr un mayor nivel de precisión al cortar. Descubre más:https://www.nexans.co/es/services/Metro-a-Metro.html.
Innovation Available - METER By METER
Características
Características
Características de construcción
Características de construcción
Recursos
Recursos
Documentación
Selling & delivery Information
Empaque
Alambres en rollos de 100 m hasta el 10 AWG
Calibres hasta el 4/0 AWG carretes de 1000 m. +/- 5%.
